硬體功能說明

1. 主機:內含AC伺服馬達與振動,轉速感測器,可帶動風扇
穩定的轉動
2. 緊急停止按鈕:當按下此按鈕時主軸立即停止轉動,此時按啟動鍵,主軸并不會轉動,必須先解除
緊急停止按鈕系統才能恢復正常操作
3. 電源開關:控制外部電源輸入開關
4. 雷射標線器:方便使用者對準測是零點
5. 氣壓進氣單::可接6mm氣壓管,氣壓應在3~4kg/cm^2
6.主軸與夾爪:可精密地夾持扇葉轉動,進行平衡測試,測試完成后,可放松扇葉,讓操作者取出扇葉,進行平衡補正

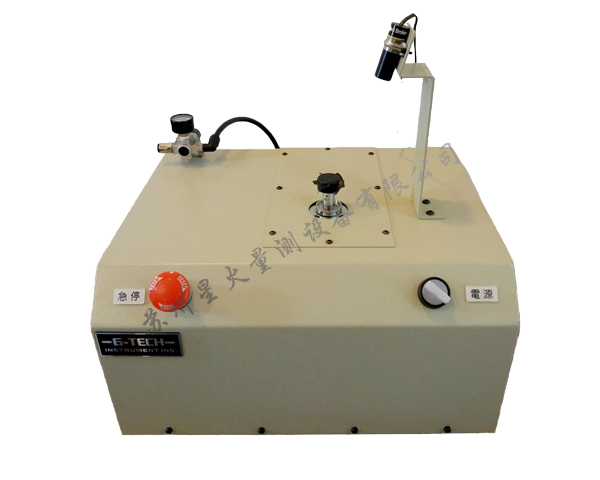

主機正面

7. AC電源輸入:220V單向
8. 68Pin訊號線接口:將訊號連接至電腦擷取卡中
9.USB訊號線接口:將訊號線連接至電腦USB接口
10. 主機扇熱風扇
11.氣動按鈕接口接口

適用轉子>>軸心直徑1.2mm~3mm的各式扇葉

基本規格
